颚式破碎机

颚式破碎机

颚式破碎机被广泛应用于矿石破碎、建筑骨料加工等行业。随着生产技术的不断发展,**的制造工艺,**的制作材料,进一步巩固了颚式破碎机在矿山机械领域不可动摇的地位。

进料粒度:≤1200mm

生产能力:1-1000t/h

电机功率:5.5-280KW

【应用范围】:颚式破碎机被广泛用于抗压强度320兆帕以下的多种物料的粗碎、中碎作业。该破碎机已广泛运用于矿山、冶金、化工、建材、公路、铁路、水利等行业。

【适用物料】:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、建筑垃圾、铁矿、金矿等

免费获取优惠报价

24小时全国咨询热线:13938268000
24小时全国咨询热线

13938268000

颚式破碎机用于抗压强度320兆帕以下的各种物料的粗碎、中碎作业。该破碎机已广泛运用于矿山、冶金、化工、建材、公路、铁路、水利等行业。










优势特点
精益求精 质量保证

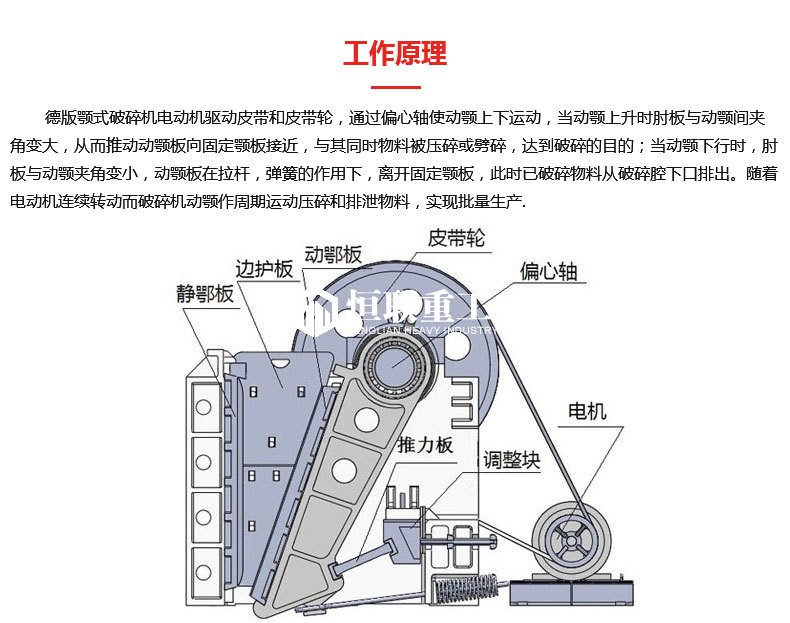

工作原理

颚式破碎机工作方式为曲动挤压型,工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与次同时,物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

破碎机工作原理

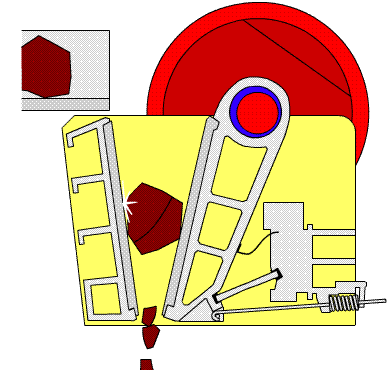

颚式破碎机工作原理:(如图1)

电动机动力经三角带驱动皮带轮带动偏心轴转动,从而使动鄂动作复杂摆动(动鄂‘偏心轴、肘板、机架构成曲柄摇杆机构),在活动颚板靠近固定颚板的时候,物料收到冲击、挤压、弯曲而破碎,当活动颚板离开固定颚板的时候,物料靠自重从排矿口排除。

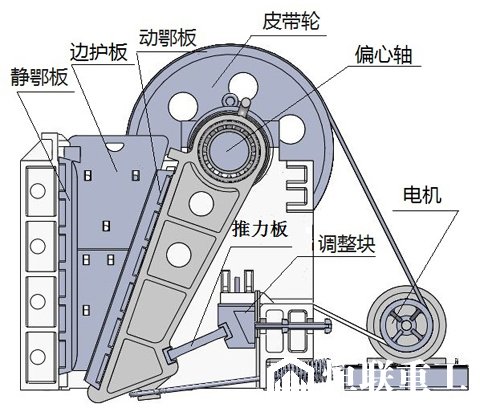

图2:鄂破结构图

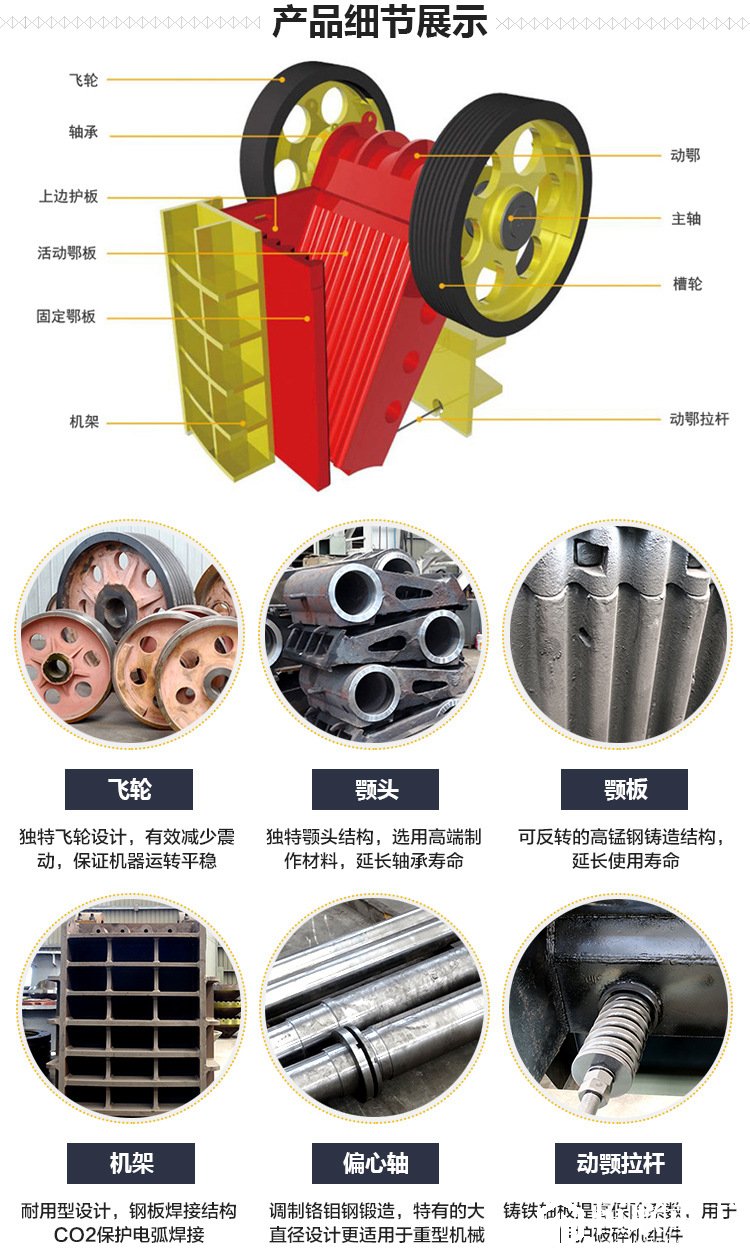

主要有动颚板、精颚板、边护板、皮带轮、偏心轴、电机、推力板、调整块、肘板等组成。


技术参数


型号

给料尺寸(mm)

出料口尺寸(mm)

生产能力( t/h)

电动机功率(kw)

外型尺寸(mm)

PE150x250

≤130

15-45

1-4

5.5

896x745x935

PE250x300

≤150

15-55

3-6

7.5

1050x987x1000

PE250x400

≤210

25-60

5-20

15

1215x1520x1030

PE400x600

≤350

40-100

15-60

30

1650x1588x1050

PE500x750

≤425

50-100

40-110

55

1956x1918x1920

PE600x900

≤500

60-125

90-180

75

2290x2206x2370

PE750x1060

≤630

60-150

110-380

110

2531x2455x2783

PE900x1060

≤700

100-160

230-390

110

2900x2657x2950

PE900x1200

≤750

110-165

220-450

132

3100x2760x3260

PE1000x1200

≤900

110-185

315-500

132

3200x2760x3260

PE1200x1500

≤950

115-195

400-800

220

3710x3446x4075

PE1500x1800

≤1200

135-225

500-1000

280

5100x4700x4300

PEX150x750

≤120

10-40

8-25

15

1310x1118x1145

PEX250x750

≤210

15-50

15-35

22

1400x1751x1515

PEX350x750

≤300

15-50

18-40

30

1485x1680x1648

PEX250x1000

≤210

15-60

15-60

30

1550x1964x1380

PEX250x1200

≤210

15-60

20-60

37

1530x1946x1380

PEX300x1300

250

25-60

16-105

55-75

2000x2320x1730
